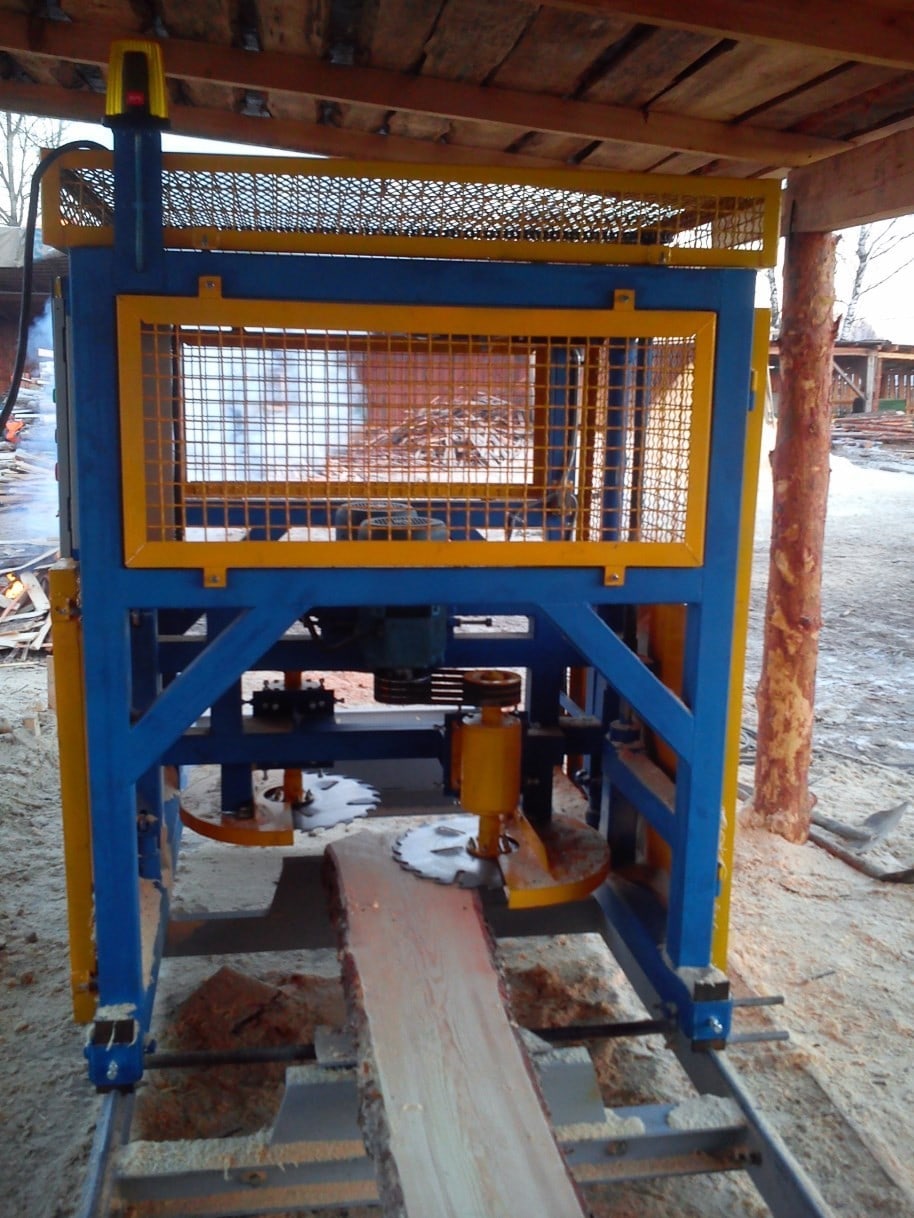

Дисковая пилорама ПДГ 500 горизонтального пиления предназначена для продольной распиловки бревен для получения, без кантования бревна, необрезной доски и двухкантного бруса, лафета, а также обрезной доски и бруса, с кантованием бревна, при рациональном индивидуальном раскрое. Производство РБ.
Пилорама ПДГ 500, в зависимости от твердости древесины и сортимента пиломатериалов, обеспечивает производительность до 10 кубических метров в смену и предназначена для использования на малых и средних деревообрабатывающих предприятиях.
Дисковая пилорама ПДГ 500 используется для производства обрезной и не обрезной доски путем продольного распиливания бревен дисковыми пилами. Может использоваться для распиловки полубруса, бруса и плахи.
Пилорама ПДГ 500 распиливает бревна любых пород древесины диаметром до 500 мм и длиной до 6.5 метров. Использование данной пилорамы обеспечивает высокую производительность, качество продукции на выходе, не допускает такого недостатка как «волна в пропиле», а доски получаются с ровным пропилом по всей длине, что дает ей превосходство перед ленточными пилорамами.
Особенностью пилорамы ПДГ 500 является отсутствие холостого хода: пилорама пилит в оба направления, что дает возможность увеличить производительность до двух раз. Сам процесс распиливания происходит путем продвижения пильной тележки вдоль бревна. Электродвигатели передают крутящий момент на диски с помощью ременной передачи. Благодаря этой особенности двигатели прослужат намного больше, так как всю нагрузку на себя принимает шпиндельный узел. Пильная тележка имеет ручную подачу.
Опускание и подъем пильной каретки для установки толщины и ширины отпиливаемой доски осуществляется винтовым механизмом с электромеханическим приводом. Величина перемещения контролируется визуально по линейке, установленной на раме пильной тележки. Продольная подача пил производится перемещением пильной тележки с пильной кареткой вдоль распиливаемого бревна. Бревно крепится на столе рельсового пути посредством упоров и прижимов.
Пилорама ПДГ 500 рассчитана на работу от сети переменного тока 3N~50 Гц 380В, обеспечивающей отклонение напряжения не более чем +5%, -8% и отклонение частоты не более 2%. Величины линейных напряжений не должны отличаться более чем на 10%.
Вид климатического исполнения Пилорамы ПДГ 500: УХЛ4 по ГОСТ 15150-69. Пилорама предназначена для эксплуатации в помещениях, отнесенных к пожароопасным зонам класса П-II.
Технические характеристики ПДГ 500:
| № | Наименование параметра, размера | Единица измерения | Значение |
| 1 | Диаметр пил, | мм | 500 |
| 2 | Количество пил | шт. | 2 |
| 3 | Количество зубьев пилы | шт. | 18…36 |
| 4 | Толщина пропила | мм | До 6мм |
| 5 | Максимальный диаметр распиливаемого бревна (по комлю) | мм | 500 |
| 6 | Максимальная ширина пропила | мм | 370 |
| 7 | Длина распиливаемого бревна:
максимальная
минимальная |
мм
мм |
6500
2000 |
| 8 | Частота вращения пил | об/мин | 2800 |
| 9 | Электропривод пилы:
количество электродвигателей
мощность
напряжение
частота вращения |
шт.
кВт
В
об/мин |
2
7,5;11;15
380
2860 |
| 10 | Электропривод вертикального перемещения пильного узла:
мощность
напряжение
частота вращения |
кВт
В
об/мин |
0,55
380
1500 |
| 11 | Габаритные размеры:
длина
ширина
высота |
мм
мм
мм |
9000
1300
1800 |
| 12 | Масса, не более | кг | 1550
|
