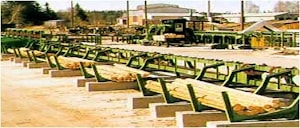

Линия сортировки и окорки бревен на 14 карманов предназначена для сортировки и подготовки сырья для последующей распиловки. Расположение участков Линии сортировки бревен (металлодетектор, окорка, измерение) карманов и кабины оператора может быть изменено в зависимости от технических и логистических потребностей Заказчика. В частности, система металлодетекции может быть установлена перед участком окорки.
Технические характеристики линии сортировки бревен:
| Диаметр сортируемых бревен (по вершине) | 10 - 40 см |
| Длина поступающих на сортировку бревен | 2 - 6,5 м |
| Количество карманов | 14 шт. |
| Металлодетектор | 1 шт. |
| Сканеры измерители размеров (в двух измерениях) | 2 шт. |
| Точность измерения по сечению | 0,2 см |
| Точность измерения длины | 0,5 см |
| Диапазон измерения диаметра . | 5-40 см |
| Диапазон измерения длины | 1,0 – 7,0 м. |
| Частота измерения | 50 сеч / 1м. |
| Окорочный станок для бревен диаметром | 10-40 см |
| Скорость подачи варьируемая, | 8-30 м/мин |
| Рабочая температура, | -30° - +40° |
| после замены гидрожидкостей на зимние до -40 град. | |
| Система управления с автоматическим хранением информации по обработанным бревнам | |
Мощный поперечный цепной подающий конвейерлинии сортировки бревен.
прием единоразово более 25 м3 леса длина 6 м
· 5 подающих цепей, ширина 6 m
· Привод с бесступенчатой регулировкой скорости подачи
· Транспортная цепь P120 со сварными цепными колесами подачи
· Основной вал подачи Ø80 с мощными стальными опорами и бронзовыми втулками
Транспортер удаления коры из-под разобщающего-подающего транспортеров (опционально).
· скребковый, 6,5 метров
· Привод с бесступенчатой регулировкой скорости подачи
Разобщающий цепной конвейер.
· 5 подающих цепей с сепарирующими бревна захватами
для подъема и поштучной подачи бревен
· Привод с бесступенчатой регулировкой скорости подачи
· Тяжелая транспортная цепь P120 со сварными цепными колесами подачи
· Основной вал подачи Ø80 с мощными стальными опорами и бронзовыми втулками
Металлодетектор со специальной конвейерной подачей.
· Длина 6 m
· Подающий мотор с бесступенчатой вариацией скорости
· Специальные материалы
· Защитные ограничители
Продольный конвейер с цепной подачей в окорочную машину.
· Длина 6 m
· Подающий мотор с бесступенчатой вариацией скорости
· Тяжелая двойная цепь P-100 с толкателями (когтями)
· Защитные ограничители по сторонам

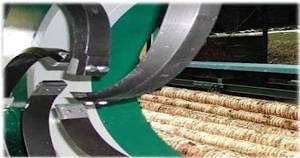

Окорочная машина с вращающимися ножами.
Диаметр бревна до 400 mm
 |
| Ленточный скребковый транспортер отвода коры от Линии сортировки |
| Дугообразный транспортер отвода коры подъемом на 5,5 м | |
| Длина | 8,5 м |
| Ширина | 650 мм |
Система сканирования размеров в двух измерениях.
| |
| Точность измерения по сечению | 0,2 см |
| Точность измерения длины | 0,5 см |
| Диапазон измерения диаметра . | 10-40 см |
| Диапазон измерения длины | 1,0 – 7 м. |
| Частота измерения | 50 сеч / 1м. |
Конвейер с цепной подачей и натяжной станцией.
для транспортировки сквозь измеритель и к карманам
· Одна цепь привода P80 длина около 50 м.
· 7 автоматических электрически толкателей, устанавливаемых снизу
сталкивающих бревна в обе стороны от конвейера в соответствующие карманы
Боксы для рассортированных бревен (опционально).
· 14 боксов для накопления бревен
· Емкость 6,5 m3, размеры боксов от 2,0 м до 6,5 м
Увеличение Линии сортировки на два кармана.
увеличение длины (на 7,0 м)
Оборудованная кабина оператора с антибликовыми стеклами
В кабине размещаются панели управления
· Осуществляет управление всеми машинами Линии
· Осуществляет задание параметров, контроль и защиту
· Автоматическая и ручная системы управления
Электрическая панель и панель управления.
