Линия четырехстороннего профилирования бруса ЛП-АСТРА производит базирование обрабатываемого бруса по всей длине и его
четырехстороннее профилирование за один проход, что позволяет обеспечить
высокую прямолинейность и качество поверхностей.
Линия четырехстороннего профилирования бруса ЛП-АСТРА может фрезеровать как
оцилиндрованный так и
прямоугольный брус. В конструкции линии применяется толкающий податчик, исключающий поворот круглого бруса, что также способствует качественной обработке. Быстрая переналадка и установка фрез производится при помощи замка астра-лок.
Принцип работы линии четырехстороннего профилирования бруса ЛП-АСТРА:
Линией четырехстороннего профилирования бруса ЛП-АСТРА управляют два оператора в полуавтоматическом режиме, с контролером нагрузок прохождения бруса и плавным регулированием скорости подачи. Брусья загружаются на входной поперечный цепной транспортёр-накопитель (опция) с которого подаются на входной рольганг первого фрезерующего станка. Брус автоматически центрируется по оси станка, захватывается с одной стороны и толкающим кареточным податчиком подается между двумя вертикальными шпинделями на фрезеровку для обработки двух первых поверхностей бруса.
Затем, с выходного рольганга, брус передается на второй фрезерный станок поперечным цепным транспортером-накопителем. На втором фрезерном станке брус поворачивается на 90 градусов и фрезеруются две другие его стороны (с базированием по ранее обработанным поверхностям). Для чистовой обработки на втором фрезерном станке может быть установлен (опция) щеточный шлифовальный узел. Готовый брус с выходного рольганга автоматически передается на транспортер-накопитель (опция). Линия профилирования ЛП-АСТРА может подключаться к внутрицеховой системе аспирации.

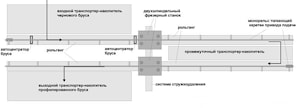

Основная комплектация линии профилирования бруса:
1.входной рольганг с рычажными автоцентраторами бруса
2.двухшпиндельный фрезерный станок с системой подачи бруса
3.входной рольганг, промежуточный транспортёр
4.входной рольганг ворого станка с кантователем бруса
5.второй двухшпиндельный станок с системой подачи бруса
6.выходной рольганг.
Опции:
Входные и выходные цепные транспортёры-накопители
система стружкоудалени
дополнительные оправки для фрез
фрезы
сменные ролики
системы базирования бруса.
| Технические характеристики: | |
| Сечение бруса, не более, мм | 240х240 (диаметр оцилиндрованного-240) |
| Сечение бруса, не менее | 160 |
| Длина бруса, мм | 4000…8000 |
| Скорость подачи, м/мин | 4…12 |
| Скорость возврата каретки податчика, не менее, м/мин | 20 |
| Установленная мощность, не более, кВт | 65 (4х15,0±3х1,5) |
| Габариты (без входного и выходного накопителей), мм | 18000х3000х1600 |
