Линия
склейки и профилирования стенового бруса и балок перекрытия АСТРА-400 предназначена для производства клееного профилированного стенового бруса и балок перекрытия длиной до 6 м (опционно 9-12м), производительностью 400 метров бруса в смену. Сырьем для производства является сухая обрезная доска или брус хвойных пород.
Доска или брус фугуются, из них вырезаются дефектные участки. Торцы готовых заготовок фрезеруются на шипорезном станке и обрабатываются клеенамазывающим устройством. При помощи пресса непрерывного сращивания заготовки сращиваются по длине в ламель и отрезаются в размер торцовочным устройством пресса. Ламели обрабатываются фрезерно-калибровальным станком с трех сторон и из них склеивается брус на горизонтальном прессе вайме, затем брус профилируется.
Некоторые станки линии склейки и профилирования стенового бруса АСТРА-400 используются для выполнения нескольких операций.

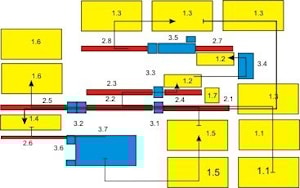

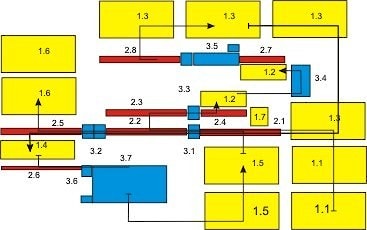

Накопители заготовок:
1.1 Сухая обрезная доска
1.2 Заготовки для сращивания
1.3 Клеенная ламель
1.4 Ламель, строганная по пласти
1.5 Клееный брус
1.6 Профилированный брус
1.7 Отходы доски
Транспортеры и податчики:
2.1 Приводной рольганг - податчик фугующего станка
2.2 Приводной рольганг - податчик фрезерного станка
2.3 Рольганг - податчик торцовочного станка
2.4 Ленточный транспортер
2.5 Выходной приводной рольганг фрезерного станка
2.6 Приводной рольганг устройства клеенанесения
2.7 Податчик пресса торцевого сращивания
2.8 Рольганг-сталкиватель пресса
Станки:
3.1 Фуговальный станок
3.2 Трехсторонний фрезерный станок
СК-АСТРА-300
3.3 Торцовочный станок
СТ-АСТРА-5
3.4 Шипорезный станок
СФ-АСТРА-ШС
3.5 Пресс торцевого сращивания
ПС-АСТРА-ПНС
3.6 Устройство клеенанесения
УК-АСТРА-П
3.7 Пресс-вайма горизонтальная
ПС-АСТРА-ПГС
