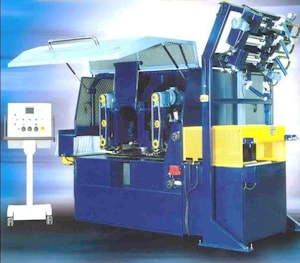

Многопильный одновальный станок ML1-420 производства A.COSTA.Righi представляет собой многопильный станок с 1 фиксированной пилой и 3 подвижными пилами, производящий распиловку древесины высотой пропила до 115мм и шириной до 380 мм. Многопильный одновальный станок ML1-420 используется как станок второго ряда или обрезной станок. Может нести более 10-ти пил.
Многопильный станок ML1-420 состоит из несущей конструкции и прижима, подающего транспортера, многопильного вала, пульта управления. Несущая конструкция многопильного станка ML1-420 является креплением для вертикальных прижимов и многопильного вала. Вместе с тем несущая конструкция обеспечивает легкий доступ к прижимным группам, а также к пилам для их смены.
По высоте позиционирование прижима производится с пульта управления. При этом параметр высвечивается на дисплее с точностью до десятых долей мм.
Прижим состоит из четырех гладких роликов с пневматической загрузкой и регулируемым давлением.
С прижимом совмещается деревянная пластина, которая находится между многопильным валом и зоной распиловки. Пластина используется при распиловке коротких заготовок или при выполнении различных форм распиловки.
Подающий транспортер многопильного станка ML1-420 представляет собой серию зубчатых пластин из закаленной стали для оптимального сцепления с заготовкой во время ее распиловки. При помощи инвектора регулируется скорость подающего транспортера, которая устанавливается пультом управления и указывается на цифровом дисплее. Подающая цепь транспортера имеет централизованную смазку.
Многопильный вал многопильного станка ML1-420 - это высокопрочный вал, смонтированный на высокопрецизионных подшипниках, на который крепится пиноль для насадки пил, обеспечивая тем самым простоту операции по смене групп пил. Вращение вала осуществляется посредством ременной передачи от двигателя многопильного станка. Многопильный станок ML 1.420 оснащен централизованной системой ручной смазки подшипников вала и двигателя.
Пульт управления многопильного станка ML1-420 установлен на мобильном постаменте, снабженном колесиками и размещенном на входе станка. Пульт предназначен для регулировки и контроля следующих функций : пуск двигателя, скорость подачи, рабочая толщина, ручная установка лазерного луча, позиционирование пил вручную или автоматически. Защитная шумопоглощающая кабина позволяет выполнять основные регулировки станка при закрытой кабине. Использование
дисковых пил SWEDEX повышает эффективность и качество распиловки при работе многопильных станков.
Технические характеристики многопильного станка ML1-420:
| |
| Мощность двигателя пильного вала | 44 кВт |
| Максимальная ширина распиловки | 380 мм |
| Ширина транспортеров | 420 мм |
| Максимальная ширина прохода | 900 мм |
| Минимальная длина распиловки | 700 мм |
| Макс. высота распиловки как многопильный станок с деревянной пластиной | 100 мм |
| Макс. высота распиловки как многопильный станок без деревянной пластины | 115 мм |
| Максимальная высота распиловка как обрезочный станок | 100 мм |
| Диаметр режущего инструмента мин./макс. | 225÷350 мм |
| Диаметр отверстии пилы | 80 мм |
| Минимальная дистанция между одной подвижной пилой и другой | 50 мм |
| Количество оборотов пильного вала | 4000 об.мин. |
| Мощность двигателя подачи | 3 кВт |
| Переменная скорость подачи. | 5÷50 м/мин. |
| Мощность двигателя подъема прижима | 0,18 кВт. |
| Вольтаж/частота | 380 В/50 Гц |
Стандартная оснастка многопильного станкаML1-420:
1 пиноль для насадки пил.
1 набор сервизных ключей
1 инструкции с перечнем запчастей.
Группа выравнивания для обрезки включает:
1 фиксированный лазерный луч
3 подвижных лазерных луча
Последовательность работы на многопильном станкеML1-420:
1. Оператор центрирует подвергаемую обрезке доску, маневрирует подвижные лазерные лучи до желаемой позиции и дает команду пуск.
2. По команде пуск, подвижные пилы позиционируются и останавливаются на уровне ниже или выше (по выбору) уровня лазерных лучей. Уровень лазерных лучей соответствует ширине, предварительно заданной в память контрольной аппаратуры.
3. Происходит автоматический процесс распиловки.
В комплектацию многопильного станка ML1-420 входят:
Набор дистанционных колец
Набор пил (4 шт.)
Стол из роликов для ввода
Аксессуары:
Вводное устройство мод. CHIOS
Автоматический ввод досок / AUTOMATISCHE EINFÜHRUNG FÜR BRETTER
Нижняя группа (2 холостых ролика Ø 90 mm; 2 рифленных приводных ролика Ø 120 mm) / Untere Gruppe (2 leerlaufende Rollen Ø 90 mm. - 2 geriffelte, angetriebene Rollen Ø mm.120)
Верхняя прижимная группа с 2 роликами, электропневматически управляемые, СТОП-Кнопка, ВКЛ/ВЫКЛ - выключатель, защитная сетка / Obere Druckwerk mit 2 Rollen, elektropnematisch gesteuert Pilzförmige Stoptaste; EIN/AUS-Wahlschalter; Schutzgitter.
Входное устройство с центрованием: приводной рольганг 7,5 м, 3 центрирующих пневматических захвата.
Выходное отделительное устройство: макс. длина досок = 3.500 мм
Дистанционные кольца
Набор запчастей
Режущий инструмент - 20 пил, диаметром 300 мм
