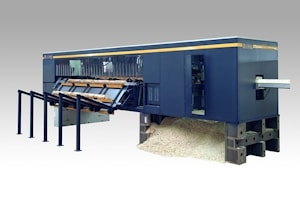

Лесопильная линия GiGa 02 E, производства A.COSTA.Righi представляет собой фрезерно-профилирующую линию безотходной распиловки тонкомерного и среднемерного кругляка на обрезной пиломатериал за один проход. Контейнерное исполнение линии не требует помещений и фундаментов.
Лесопильная линия GiGa 02 Е может работать на улице под открытым небом. Линию обслуживает один оператор.
Особенности лесопильной линии GIGA 02 E:
· Распаковал - Установил - Подключил - Начал пилить
· однопроходная: кругляк - брус - доски - щепа - опилки
· высокопроизводительная и компактная
· фрезерно-брусующая (с узлом профилирования обзольных кромок)
· многопилы двувальные, (тандемные)
Общее описание лесопильной линии GIGA 02 E:
Исполнение станков, узлов является унифицированным и нормированным А.COSTA.Righi модульным исполнением в тяжелом сварном конструктиве со встроенными приводными моторами различной мощности. Это техническое решение позволяет использовать модули в произвольном функциональном назначении и сочетании - как для фрезеро-брусующего станка, так и для многопильного или же профилирующего.
Все валы установлены в корпусах на однотипных подшипниках. Передача усилий от мотора к исполнительному валу осуществляется с помощью ременной передачи или напрямую. Позиционирование модулей осуществляется серийными унифицированными узлами. Точность перестановки размеров обеспечивают сверхразмерные линеарные направляющие системы, а также электронные датчики измерения длин. Перемещения осуществляют с помощью энергощадящих прецизионных гидравлических узлов.
Благодаря применению унифицированных модулей снижается не только цена Линии, но и потребность в запчастях у эксплуатанта сокращается более чем наполовину. Линия изготавливается, монтируется, налаживается и выверяется в заводских условиях на предприятии-изготовителе непосредственно перед отправкой, что гарантирует клиенту незаменимые преимущества как в качественном и временном, так и в ценовом аспектах. Линия GiGa 02 E специально разработана для реализации схемы распиловки "за один проход", но с предварительным отводом 1-2 боковых досок в обрезном виде, последующего переворота двухкантного бруса и его распиловки на обрезные доски или брус.
Общие технические характеристики линии GIGA 02 E:
Линия состоит из 4-х штук установленных в ряд тяжелых, сварных стальных контейнерно-образных корпусных конструкций (контейнера), устойчивых к скручиванию. Это позволяет устанавливать Линию н.п. вне производственных помещений на пригодное стальное основание. Контейнера имеют открытое снизу пространство для удаления отходов. Отходы падают н.п. на располагаемый внизу опциональный скребковый транспортер или же на предоставляемый заказчиком, или же сквозь отверстия в полу (при установке, например, на 2-м этаже здания).
| Параметры пиловочника: | Длина, от-до 2,5 ÷ 6 m
диаметр, от-до 14 ÷ 36 см
комель, до 40 mm |
| производимый продукт: | обрезные доски
4-х сторонний брус
щепа, опилки |
| исходные данные для оценки производительности: | скорость подачи, до 20 - 60 м/мин
скорость пиления сортированного пиловочника, 10-30 m/min |
| к-т использования | ca 75% |
| Персонал | 1 оператор |
Кабина оператора с мягким креслом, пультом управления, тепло- и звукоизолирована, климатизирована, с бронированным стеклом. Монитор с 2 видеокамерами, устанавливаемыми н.п. внутри и на выходе Линии.
Фрезерно-профилирующий автоматический лесопильный комплекс GIGA02. В контейнерном исполнении. Монтируется 4-6 дней. Управляется одним оператором. Пилит 6 и более бревен в минуту.
