Распиловочная линия АСТРА-40 предназначена для производства обрезной доски с использованием лесопильного оборудования АСТРА, производительностью 40 кубических метров в смену. Линия может быть изготовлена под конкретное производство заказчика с учетом конкретного цехового помещения. Участок обслуживается двумя операторами.

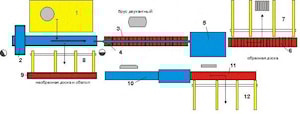

Принцип работы распиловочной линии АСТРА-40:
Бревна подаются накатом с накопителя
1 на ленточнопильный станок
2, оснащенный кантователем и подъемным рольгангом на котором распиливаются на
необрезную доску и
двухкантный брус. Операторы подают доски на поперечный транспортер
8, который с помощью рольганга
9 автоматически передает их в полуавтоматический кромкообрезной станок
10. Обрезанные доски с кромкообрезного станка автоматически сталкиваются с рольганга
11 на цепной накопитель
12.
Двухкантный брус с ленточнопильного станка захватывается манипулятором
4, перемещающимся по направляющей над рольгангом
3 и стягивается на него. Этим процессом управляет второй оператор. По рольгангу
3 брус подается в многопильный станок
5 и распиливается на доски, которые автоматически сталкиваются с рольганга
6 на транспортер-накопитель
7. В накопителе при выгрузке досок отсортировываются обрезанные по ширине обаполы доски и кромочные рейки с обзолом, которые используются для дальнейшей переработки. Автоматизация станков, управляемых вместе с транспортной системой участка обеспечивают высокую производительность распиловочной линии АСТРА-40 при помощи всего двух операторов.
Комплектация линии распиловки АСТРА-40
1. Накопитель бревен
2. Станок горизонтальный ленточнопильный
ПЛП-АСТРА-ЕC с подъемным рольгангом
3. Приемный приводной рольганг многопильного станка
4. Манипулятор-загрузчик бруса в многопильный станок
5. Многопильный станок
6. Выходной рольганг многопильного станка с боковым сталкивателем досок.
7. Поперечный цепной транспортер-накопитель обрезной доски.
8. Поперечный цепной транспортер-накопитель необрезной доски.
9. Приводной рольганг.
10. Кромкообрезной станок с автоматическим центрированием доски
СПМ-АСТРА-К2.
11. Выходной рольганг кромкообрезного станка с боковым сталкивателем досок.
12. Поперечный цепной транспортер-накопитель обрезной доски.
Технические характеристики:
| Производительность, м/куб | 40 |
| Диаметр бревна, мм | до 600 |
| Длина бревна, м | до 6 |
| Ширина доски, мм | до 160 (240)* мм после многопильного станка
- до 500 мм после обрезного станка |
| Персонал | 2 человека |
| Общая установленная мощность, кВт | 150 |
| Занимаемая оборудованием площадь | 26 х 11м |
