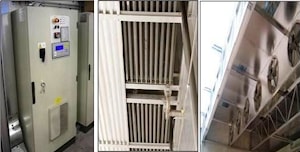

Сушильный комплекс 6х150 m3 представляет собой систему из трех сушильных камер “ACSD” по 150 m3 каждая, установленных в два ряда (два блока из трех камер).
В работе камер используется конвекционная система “ACSD”.
Все принадлежности отвечают UNI стандарту.
Описание системы два блока по три сушильные камеры “ACSD” 150 M3 в ряд :
ВНУТРЕННЯЯ СТРУКТУРА
Конструкция выполнена из аллюминиевого сплава, с использованием специального "ноу-хау".
Все болты и гайки сделаны из нержавеющей стали. Несущие колонны строго прямоугольны, крепятся к полу в специальные чаши и заливаются бетоном.
Эта структура обеспечивает сопротивление ветру не менее 120 km/h (и более), и снежной нагрузке 160 kg/m².
СТЕНЫ И КРЫША:
Выполнены из аллюминиевых сэндвич панелей, толщиной 100 mm. Внутренний наполнитель состоит из стеклошерсти.
Благодаря своей конструкции, панели полностью негорючи, не впитывают влагу, гарантированно обеспечивают выполнение всех функций до 200°C.
Характеристики изоляционного материала: Температурный коэффициент при 50°C равен 0,030 kcal/mh°C.
По отношению к огню: полностью негорючий материал. RINA сертификат № 11/4/88/TAO. Certificate LSF/U1492822 of 07.04.97 Класс O в соответствии с M.D. 26.06.84.
ЛОЖНЫЙ ПОТОЛОК:
Ложный потолок сделан из специального алюминиевого листа, установлен на расстоянии 1000 мм от потолка, при помощи фиксирующих алюминиевых секций.
Ложному потолку уделяется особое внимание, т.к он играет очень важную роль в обеспечении эффективного обращения воздуха между стеками древесины.
ДВЕРИ:
Сделана из усиленного алюминия, имеет необходимые углубления, где резиновая запечатывающая изоляция установлена (Dutral), чтобы гарантировать оптимальную герметизацию по полному периметру. Материал стекловолокна имеет характеристики, идентичные для стен камеры и крыши. В случае скользящей двери, ее механизм состоит из лакированного или гальванизированной конструкцию с механическим приводом для легкого открытия и закрытия двери.
ИНСПЕКЦИОННАЯ ДВЕРЬ:
Сделана полностью из аллюминия с изоляциооными материалами, имеющими те же самые характеристики, как для стен, крыши и дверей. Имеет безопасную ручку, открывающую дверь внутрь и за пределы.
Размер: 600 x 1700 мм.
ВЕНТИЛЯЦИОННЫЕ ТРУБЫ И ДИФФУЗОРЫ:
Выполнены из нержавеющей стали и алюминия, управляются 24V двигателем для одновременного открытия и закрытия, они установлены на крыше камер и обеспечивают необходимую циркуляцию воздуха и равновесия по влажности в течение всего цикла сушки. Обеспечивают максимально быстрый обмен воздухом.
НАГРЕВАНИЕ:
Обеспечивается системой нагревательных батарей, сделанных из AISI304 нержавеющей стали с алюминиевыми фитингами, которые установлены по всей длине задней стены.
Мощность батарей полностью обеспечивает технические характеристики сушилок.
Работают с ГОРЯЧЕЙ ВОДОЙ +90°C– Δt12.
Поставка включает 3-х позиционный клапан с сервоприводом и автоматически регулируемым электронным блоком управления. Полностью обеспечивается обогрев 6 кВт на 1 м. куб загрузки. Имет защиту системы теплоснабжения от размораживания.
ВЕНТИЛЯЦИОННАЯ СИСТЕМА:
Включает реверсивные электровентиляторы (скорость до 1400 оборотов в минуту), обеспечивающих циркуляцию воздуха в обоих направлениях. Тип электродвигателей – класс Н, степень защиты ІР55, реверсивный регулировка скорости воздушного потока при помощи преобразователей частоты и системы анемометр-вентилятор, расчетная скорость циркуляции воздуха в штабеле не менее 3 м/сек. Лопасти вентиляторов со статически и динамически отбалансированными лезвиями. 3 kW 380V 50Hz двигатель, класс H, тропическое исполнение, IP55, гарантируюбщий работу при высокой температуре окружающей среды, повышенной влажности и коррозийной опасности.
СИСТЕМА УВЛАЖНЕНИЯ:
Состоит из набора оросительных форсунок, установленных на нержавеющих трубах с соленоидными клапанами, управляемыми электронно; компьютер управляет влажностью внутри камеры, как это предусмотрено программой сушки. Система увлажнения, оборудованная насосами высокого давления и форсунками для распыления (орошение под давлением) для смежных камер объемом по 50 м3. Минимальное давление поступающей воды должно быть 3 бара.
ЭЛЕКТРИЧЕСКОЕ УПРАВЛЕНИЕ
Выполнена в металлическом корпусе включает защитную систему, всю систему контроля за моторно управляемыми системами и аппаратурой (вентиляции, нагревания, увлажнения и т.п.). Поставка включает все электроматериалы, необходимые для установки в соответствии с CE стандартом. Панель позволяет осуществлять ручное или автоматическое компьютерное управление процессом сушки.
ЭЛЕКТРОННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ – MODEL A6800:
Электронное оборудование для управления сушильным циклом, Модель A6800. Это - самое последнее поколение диспетчера сушки, оборудованного графическим показом и прогрммируемым меню управления. Стандартное оборудование включает 8 исследований для измерения влажности, 2 замера внутренней температуры, 2 замера равновесия влажности внутри камеры (UGL) и контроль и управление работой распылителей, дымоходов, нагревания и вентиляторов. Это мощный инструмент повышения эффективности работы камер и скорости сушки. Имеет промышленный компьютер управления панельного исполнения. Также может применяться ручное управление процессом сушки.
СИСТЕМА КРЕПЕЖА
Все винты и другой крепеж выполнены из нержавеющей стали.
ГЕРМЕТИЗАЦИЯ:
Все отверстия, соединения герметизируются высоко температурным стойким силиконом, чтобы гарантировать совершенную изоляцию.
| ДВА БЛОКА ПО ТРИ СУШИЛЬНЫЕ КАМЕРЫ “ACSD” 150 M3 В РЯД | | |
| Технические характеристики для одной камеры: | | |
| внутренние размеры (ширина x глубина x высота) | ( 13270 X 8600 X 4100 ) MM
|
| размеры панелей (ширина x глубина x высота) | ( 6000 X 1200 X 1200 ) MM
|
| тип дерева | ель, сосна, бук и др. | |
| мах. высота | 5400 mm | |
| толщина досок | 20 - 50 mm | |
| max. потребность в теплоносителе | 900.000 KCAL/H MAX
|
| теплоноситель - горячая вода | + 90°C– Δt12
|
| число вентиляторов в камере | 10 по 3 KW – диаметр 800
|
| скорость вентиляторов | одна скорость | |
| max. потребление электро энергии | 30 kW | |
| производительность вентиляторов | 320.000 MC/H
|
| тип электронного контроля | полностью автомат
|
| тип дверей | одна, движение вдоль
|
| тип нагревактельных батарей | из AISI304 c аллюм. фитингами
|
| воздухоудаление | через дымоходы
|
| | |
