Заточной станок для ленточных пил СЗ-АСТРА-1 используется
для заточки ленточных пил шириной от 25 до 50 мм с шагом от 15 до 25.

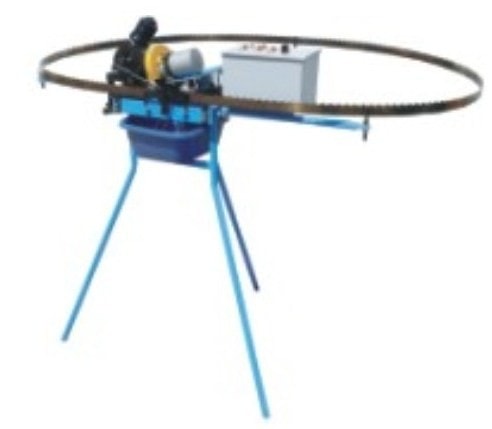

Заточной станок для ленточных пил СЗ-АСТРА-1 устанавливается на опорной треноге, на которой съемные направляющие поддерживают ленточную пилу.
При помощи сменного кулачка задается профиль заточки зуба.
Для заточки пил с зубом высотой 6.4, 5 и 4 мм и с передним углом 5...20 градусов смены кулачка не требуется.
В конструкцию заточного станка СЗ-АСТРА-1 входят независимая регулировка припуска по передней и задней поверхностям зуба с плавнорегулируемой скоростью подачи пилы.
Для подачи охлаждающей жидкости из поддона в зону обработки установлена помпа.
Технические характеристики:
| Параметр | Значение |
| Шаг затачиваемых пил, мм | 15…25 |
| Ширина пилы, не более, мм | 50 |
| Ширина пилы, не менее, мм | 20 |
| Толщина пилы, мм | 0,9…1,2 |
| Передний угол пил γ, градусы | 8….15 |
| Длина пилы, мм | 4270* |
| Диаметр заточного круга, мм | 130…120 х 12.7 |
| Частота вращения круга, об/мин | 2700 |
| Средняя скорость затачивания, зубьев/мин | 40 |
| Установленная мощность, кВт | 0,4 |
| Габариты станка, мм | 1400 х 1400 х 1500 |
| Масса, не более, кг | 30 |
