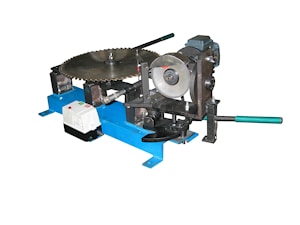

Заточной станок для дисковых пил СЗ-АСТРА-2 используется для затачивания дисковых пил.
На заточном станке АСТРА производится заточка дисковых пил с наклонной передней и задней поверхностям зубьев при помощи электродвигателя привода заточного круга, который установлен на поворотной плите. Регулировка снимаемого припуска производится с точностью 0.01 мм.
На собачке привода поворота пилы на зуб естьтвердосплавная напайка. Чтобы увеличить ресурс заточного круга используется смазочно-охлаждающая жидкость.
Заточка на заточном станке для дисковых пил СЗ-АСТРА-2 может производиться ручным (СЗ-АСТРА-2Р) и автоматическим (СЗ-АСТРА-2А) способом.
На станке-автомате установлены пневматические приводы поворота и подачи пилы. Количество затачиваемых зубьев программируется микропроцессорной системой управления, которая предварительно настраивается на необходимые параметры.
Технические характеристики:
| Наружный диаметр затачиваемых пил, мм | 100…600* |
| Диаметр посадочного отверстия, не менее, мм | 20 |
| Передний угол пил γ, градусы | -5….+30 |
| Задний угол α, градусы | 0…15 |
| Наклон передней поверхности λ, градусы | ±45 |
| Диаметр заточного круга, мм | 150 х 32 |
| Средняя скорость затачивания, зубьев/мин | 10 |
| Давление воздуха в пневмосети, не менее, мПа | 0,4 |
| Установленная мощность, кВт | 0,5 |
| Габариты станка, мм | 800 х 800 х 1700 |
| Масса, не более, кг | 60 |
