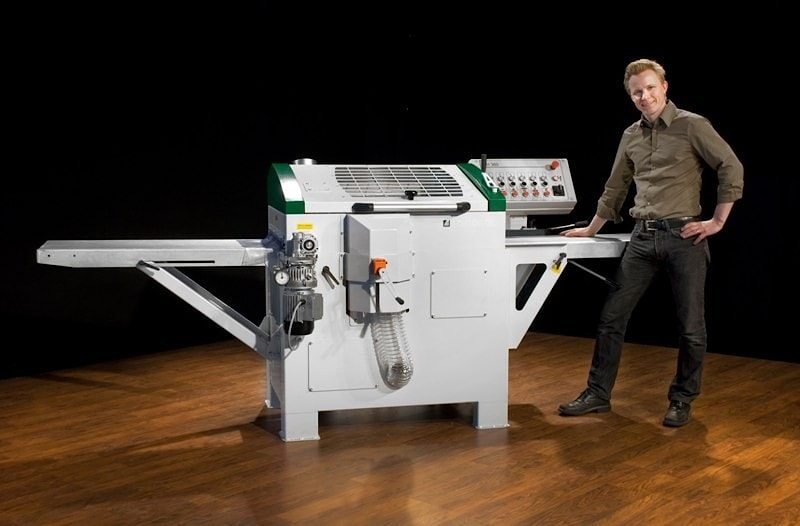

Четырехсторонний станок Logosol PH360 - это новая уникальная модель четырехстороннего строгального станка Logosol строгает и профилирует все четыре стороны одновременно с максимальной
высотой заготовки до 130 мм и
шириной 360 мм!
Используется в мебельной и строительной отраслях для серийного производства отделочных столярных и погонажных изделий высокого качества: половой доски, бруса, панели блокхауза, наличника, вагонки, филенок и др.
Заказать.
Диапазон возможностей фрезерного четырехстороннего строгального станка Logosol РН 360 достаточно велик -

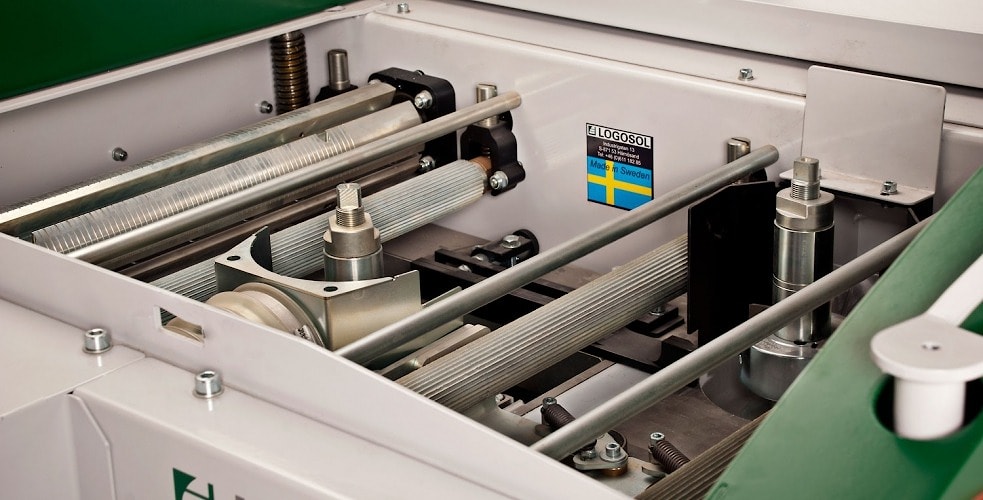

от изящных картинных рамок до массивного бруса для сруба. Четырехсторонний РН 360 может использоваться в неотапливаемых помещениях, так как оснащен защитой от коррозии. На станке Logosol PH360 установлены 2 боковых швейцарских фрезы и верхний/нижний широкие валы 510мм двухсторонней посадки для фугования/рейсмусования, что обеспечивает стабильность и высокое качество обработки.
Все четыре фрезы и подача работают от отдельных двигателей. Общей мощности в 16,25(опционно - 18,5) кВт хватает для обработки самый твердых пород древесины. Подача выполняется пятью стальными валами. Шаговая подача регулирует скорость от 3 до 15 м/мин (опция от 6 до 30 м/мин). Для удобства, электропанель и все ручки управления расположены с одной стороны станка.
Станок легко и быстро настраивается и перенастраивается в зависимости от потребностей профилирования. Замена ножей во всех четырех фрезах занимает не более 20 минут. Из более сотни строгальных ножей различной конфигурации
Каталога профильных ножей Logosol можно выбрать необходимый Вам ассортимент. Размер станка позволяет использовать его в небольших помещениях. Четырехсторонний станок Logosol PH360 позволит расширить возможности Вашего производства.
Максимальные размеры заготовки
Обработка с четырех сторон одновременно:
Ширина: 360 мм
Высота: от 10 до 130 мм
Обработка с двух сторон (без демонтажа боковых фрез)
Ширина: 410 мм
Высота: от 10 до 230 мм
Рейсмусование (прямое строгание)
(требует демонтаж боковых фрез)
Ширина: 510 мм
Высота: 230 мм
Верхняя фреза
Диаметр: 88 мм
Ширина: 510 мм
Мощность: 5,5 кВт (7,5 л/с)
Скорость вращения: 6000 об/мин
Стружка/глубина : прямое строгание: 0-8 мм
Стружка/глубина : фигурное строгание: макс 20 мм
Нижняя фреза
Диаметр: 72 мм
Ширина: 410 мм
Мощность: 4 кВт (5,5 л/с)
Скорость вращения: 6000 об/мин
Стружка/глубина: прямое строгание: 0-8 мм
Стружка/глубина: фигурное строгание: макс10 мм Боковые фрезы
Диаметр шпинделя: 30 мм
Макс высота фрезы: 130 мм
Макс диаметр: 140 мм
Мощность: 3 кВт
Скорость вращения: 6000 об/мин
Глубина строгания: макс 30 мм
Боковые врезы при стандартном исполнении:
Боковые фрезы: 2
Тип: TB90
Диаметр, основание: 90 мм
Высота , основание 40 мм
Ножи типа HSS (быстрая сталь)
Ширина ножа: 50 мм
Планетарная подача
Мощность: 0,75 кВт (1 л/с)
Скорость от 3 до 15 м/мин или по заказу 6-30 м/мин
Электромощность
Суммарная мощность: 16,25 кВт (22 л/с)
Все двигатели оснащены защитой от перегрева
Электроподключение
3 фазы, 400 В, 32 А
Минимальный ток/предохранитель 20А
Размеры и вес
Длина 2970 мм
Ширина: 1125 мм
Высота: 1430 мм
Вес: 600 кг
